Příprava dat pro frézku

PŘÍPRAVA DAT PRO FRÉZU

Pro ořez deskových materiálu (PVC, DiBond, Plexi...) slouží fréza, pomocí které je možno jednotlivé kusy vyfrézovat. Pro výrobu je třeba správně připravit jednotlivý objekt a připravit jejich montáž na arch. Montáž objektů pro výrobu si může zákazník připravit sám nebo si tuto službu objednat na produkci v hodinové sazbě DTP prací. Pokud montáž nebude nachystána podle parametrů viz níže, bude klient produkčním upozorněn. Bez správně namontovaných dat není možné zahájit výrobu.

Příprava jednotlivého objektu:

Všem ořezávaným objektům nechat spad nejméně 3mm, vyjma motivů na prořez. Barevný prostor CMYK, nejsou přípustné PANTONE ani PŘÍMÉ barvy, tyto budou převedeny do CMYKu bez záruky dodržení barevnosti. Průměr nástroje je 3mm a je nutné počítat s odsazením cesty při montáži objektů na prořez.

Příprava montáže na arch:

Maximální velikost archu je 3000x2500. Velikost zpracovávaného materiálu je nutno konzultovat s produkčním. Ořezová cesta tl. 1pt v barvě černé – 100% K. Ořezová cesta musí být vždy uzavřený objekt. Pasovací značky jsou 4 kolečka o průměru 7mm nejlépe v rozích dokumentu a páté kolečko přibližně v polovině delší strany dokumentu. Kolečka se nesmí dotýkat žádné jiné grafiky. Ořezová cesta a pasovací značky musí být v dokumentu ve dvou různých vrstvách pojmenovaných „freza ven“ a „kamera“. Fréza jezdí standardně vně vaší ořezové cesty. Pokud požadujete, aby fréza jela na vnitřní straně vaší ořezové cesty, musí se vrstva jmenovat „freza dovnitr“.

POZOR na více čar na stejném místě (stroj by zbytečně frézoval vícekrát na stejném místě).

Výsledkem přípravy jsou dva soubory:

SOUBOR č. 1 - tiskový: PDF v.1.3 PDF/X-1a obsahuje vlastní grafiku samolepek + pasovací značky
SOUBOR č. 2 – ořezový: AI v.8 obsahuje ořezovou cestu samolepek + pasovací značky

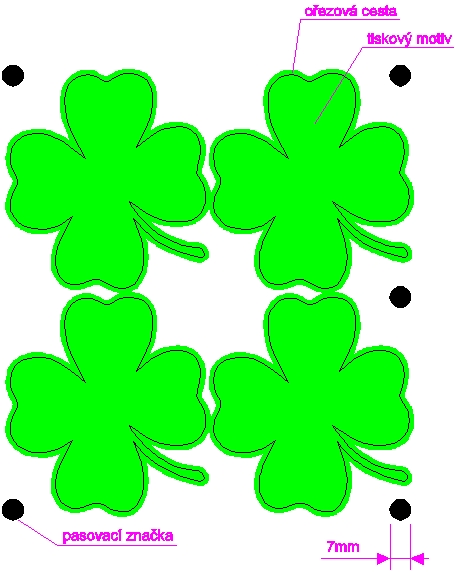

Příklad montáže na arch.
